18W快速充电器应用方案
电源原理图
PCB及Demo实物图
| 概述 | 特征
输入电压：90~265V全电压
输出功率：18W
输出电压：12V/9V/5V
输出电流：1.5A/2A/3A 效 率：满足CoC V5-2，5个点裕量 |

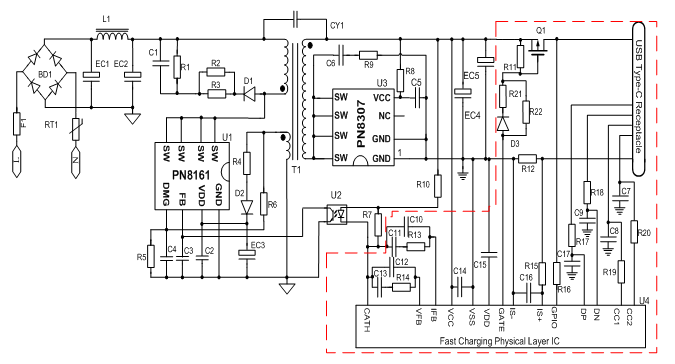

电源原理图

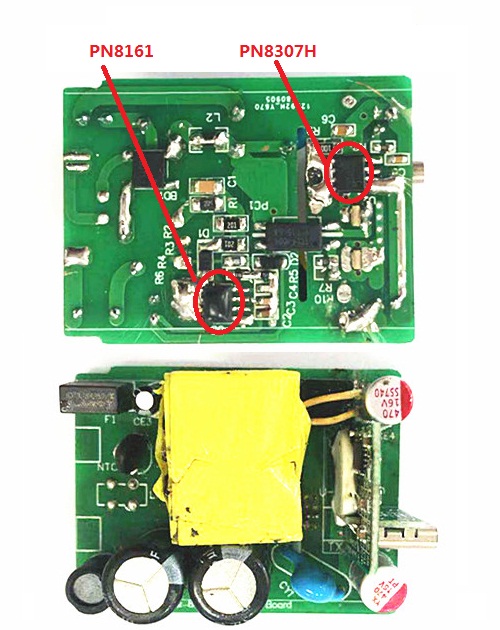

PCB及Demo实物图

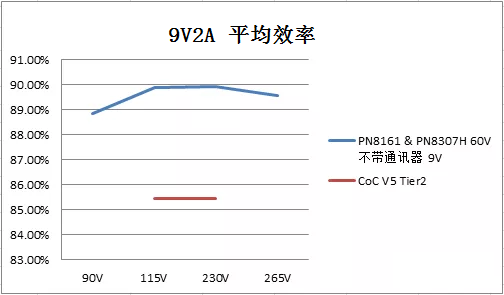

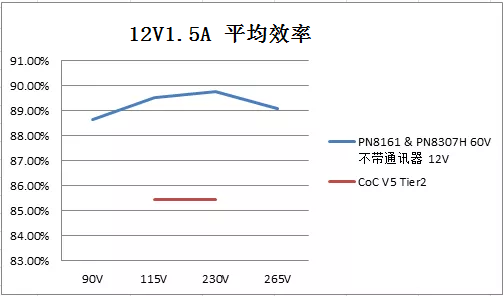

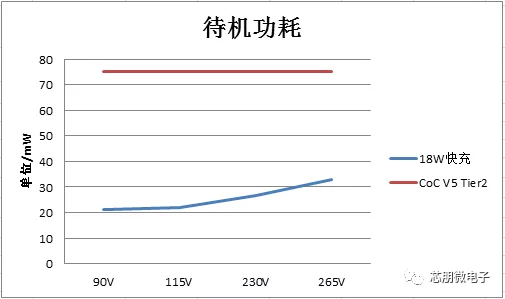

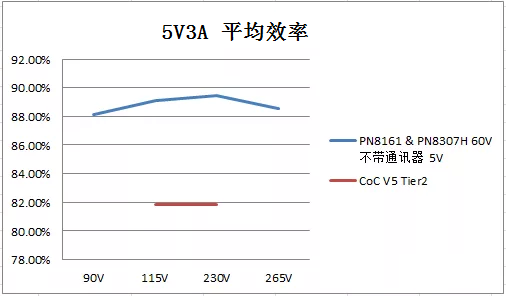

测试数据

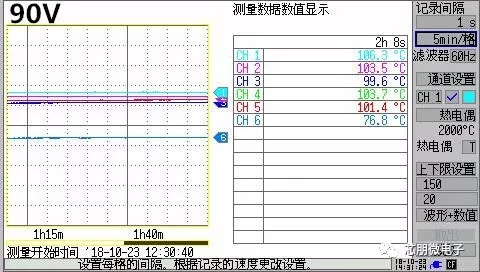

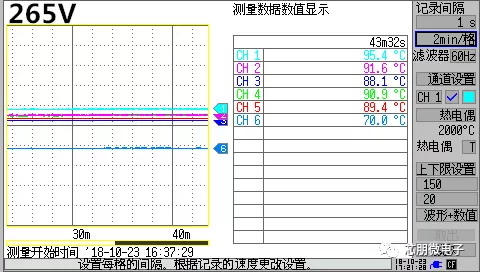

（温度数据：CH1 PN8161；CH2 PN8307H；CH3 磁芯；CH4 初级漆包线；CH5 三层绝缘线；CH6 外壳）
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | BD1 | 整流桥 | FTB10S 星合 | DB-S | 1 | ||
| 2 | EC1、EC2 | 电解电容 | 15uF/400V,Low ESR | E/C10.0*12 | 2 | ||
| 3 | EC3 | 电解电容 | 10uF/50V,Low ESR | E/C4*8 | 1 | ||
| 4 | EC4、EC5 | 电解电容 | 470uF/16V，Solid CAP | E/C8.0*12 | 2 | ||
| 5 | C1 | 贴片电容 | 1nF/1KV | SMD1206 | 1 | ||
| 6 | C2、C5 | 贴片电容 | 0.1uF/50V | SMD0603 | 2 | ||
| 7 | C3 | 贴片电容 | 1nF/25V | SMD0603 | 1 | ||
| 8 | C4 | 贴片电容 | 10pF/25V | SMD0603 | 1 | ||
| 9 | C6 | 贴片电容 | 1nF/100V | SMD0603 | 1 | ||
| 10 | CY1 | Y1电容 | 221,Y1电容 | DIP | 1 | ||
| 11 | D1、D2 | 二极管 | M7(1N4007) | SOD-123 | 2 | ||
| 12 | F1 | 保险丝 | T3.15A 250V | DIP | 1 | ||
| 13 | R1 | 贴片电阻 | 200K，5% | SMD1206 | 1 | ||
| 14 | R2、R3 | 贴片电阻 | 200R，5% | SMD1206 | 2 | ||
| 15 | R4 | 贴片电阻 | 10R，5% | SMD0805 | 1 | ||
| 16 | R5 | 贴片电阻 | 10K，1% | SMD0603 | 1 | ||
| 17 | R6 | 贴片电阻 | 124K，1% | SMD0603 | 1 | ||
| 18 | R7 | 贴片电阻 | 10K，5% | SMD0603 | 1 | ||
| 19 | R8 | 贴片电阻 | 8R2，5% | SMD0603 | 1 | ||
| 20 | R9 | 贴片电阻 | 51R，5% | SMD1206 | 1 | ||
| 21 | R10 | 贴片电阻 | 4.2K，1% | SMD0603 | 1 | ||
| 22 | RT1 | NTC电阻 | 5D-5 | DIP | 1 | ||
| 23 | T1 | 变压器 | 1.1mH | PQ2014 6+2 | 1 | ||
| 24 | U1 | IC | PN8161 | PN8161 SOP-8 | 1 | ||
| 25 | U2 | 光耦 | TCLT1009 | SMD | 1 | ||
| 26 | U3 | IC | PN8307H | SOP-8 | 1 | ||
| 27 | L1 | 差模电感 | 工字电感 | DR6*8 | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
