12V/1A充电器应用方案
电源原理图
.jpg)
PCB及Demo实物图
.jpg)
.jpg)
输出电压调整率
效率曲线
| 概述 | 特征
输入电压：90~265V全电压
输出功率：10.5W
输出电压：5V
输出电流：2.1A±3%效 率：79% |

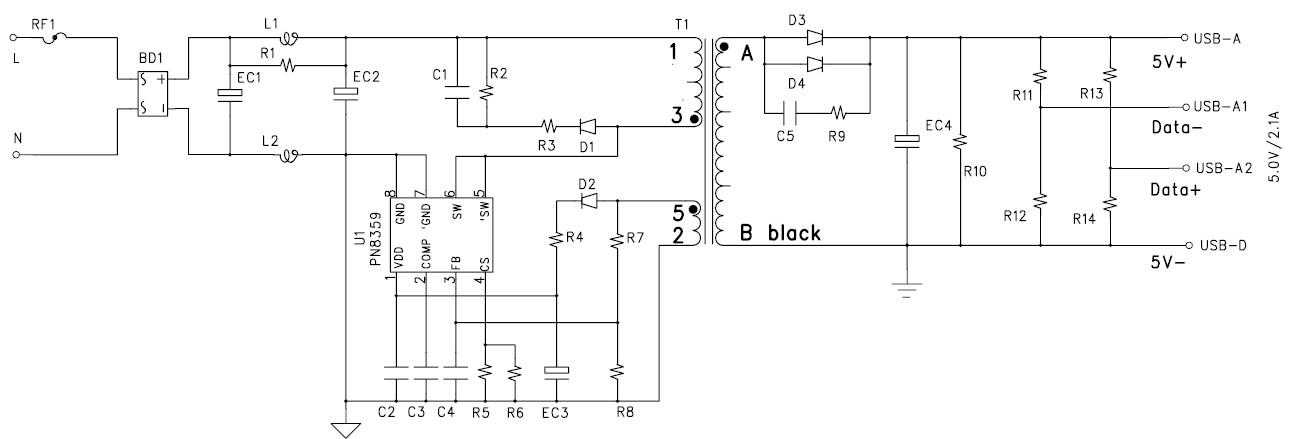

电源原理图

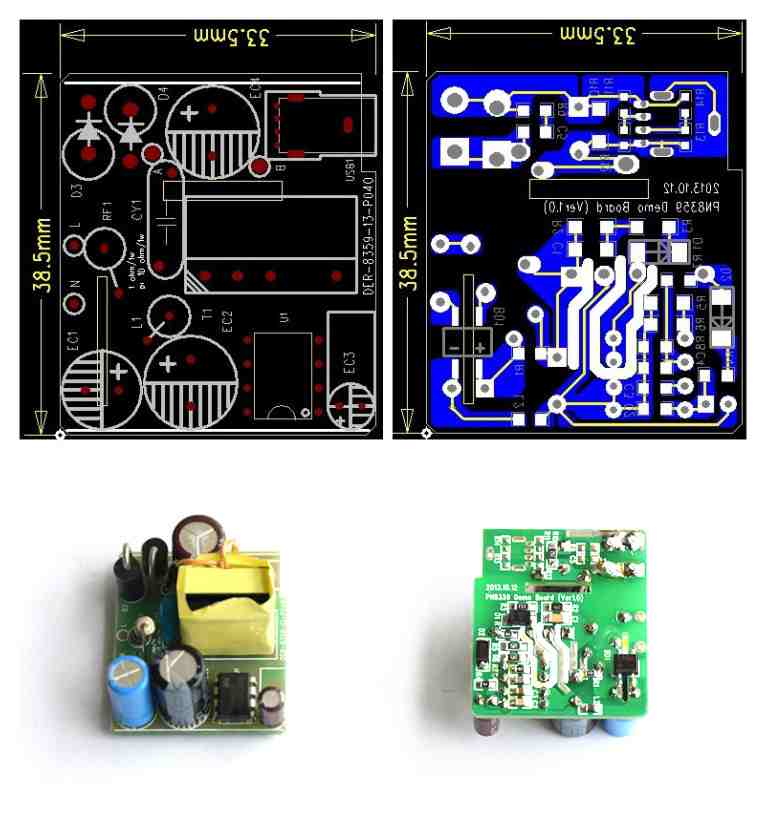

PCB及Demo实物图
测试数据

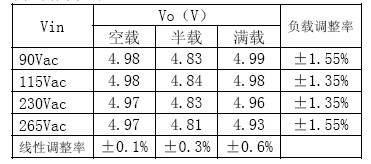

输出电压调整率

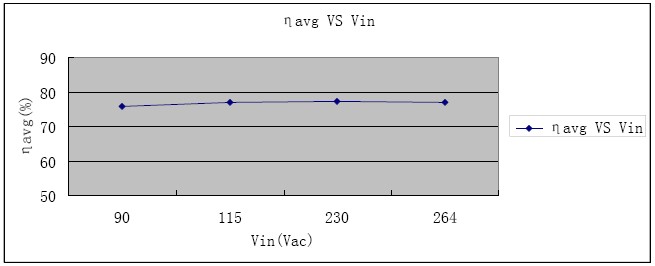

效率曲线
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | BD1 | 整流桥 | MB6S | SMD SOIC-4 | 1 | ||
| 2 | C1 | 陶瓷电容 | 500V/1.0nF | SMD 1206 | 1 | ||
| 3 | C2 | 陶瓷电容 | 50V/10.0nF | SMD 0805 | 1 | ||
| 4 | C3 | 陶瓷电容 | 50V/100.0nF | SMD 0805 | 1 | ||
| 5 | C4 | 陶瓷电容 | 50V/10.0pF | SMD 0805 | 1 | ||
| 6 | CY1 | Y安规电容 | 400V/1.0nF | DIP 脚距10.0mm | 1 | ||
| 7 | EC1 | 电解电容 | 400V/6.8uF | Φ 8*16 | 1 | ||
| 8 | EC2 | 电解电容 | 400V/10.0uF | Φ 10*16 | 1 | ||
| 9 | EC3 | 电解电容 | 50V/10uF | Φ 5*11 | 1 | ||
| 10 | EC4 | 电解电容 | 10V/1500uF | Φ 10*16 | 1 | ||
| 11 | D1 | 二极管 | M7 | SMD DO-214AC | 1 | ||
| 12 | D2 | 二极管 | RS1M | SMD DO-214AC | 1 | ||
| 13 | D3、D4 | 二极管 | SB540 | DIP DO-201 | 2 | ||
| 14 | L1 | 电感 | 1.0mH | DIP 0510 | 1 | ||
| 15 | L2 | 电感 | 3.3uH | SMD 0805 | 1 | ||
| 16 | RF1 | 保险丝 | T2.0A/250V | DIP 脚距5.0mm | 1 | ||
| 17 | R1 | 电阻 | 10KΩ | SMD 0805 | 1 | ||
| 18 | R2 | 电阻 | 270KΩ | SMD 1206 | 1 | ||
| 19 | R3 | 电阻 | 150Ω | SMD 1206 | 1 | ||
| 20 | R4 | 电阻 | 24Ω | SMD 0805 | 1 | ||
| 21 | R5、R6 | 电阻 | 1.5Ω | SMD 1206 | 2 | ||
| 22 | R7 | 电阻 | 39KΩ | SMD 0805 | 1 | ||
| 23 | R8 | 电阻 | 4.87KΩ | SMD 0805 | 1 | ||
| 24 | R10 | 电阻 | 1.5KΩ | SMD 1206 | 1 | ||
| 25 | T1 | 变压器 | EPC17 | 立式 5+0 | 1 | ||
| 26 | U1 | IC | PN8359 | DIP-8 | 1 | ||
| 27 | PCB | 双面板 | 33.5*38.5mm | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
1、成本核算可以帮您更便捷的计算出Demo成本。
2、您只需选折加工类型，并填写器件的单价，点击确认提交，系统将自动为您核算成本。
3、您也可以根据自己的实际需要修改单价价格来进行计算。
2、您只需选折加工类型，并填写器件的单价，点击确认提交，系统将自动为您核算成本。
3、您也可以根据自己的实际需要修改单价价格来进行计算。
