5V2A适配器应用方案

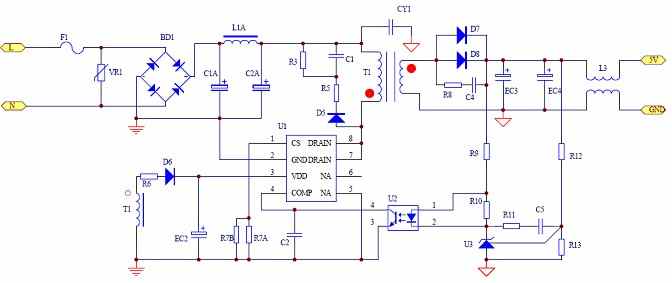

电源原理图
.jpg)

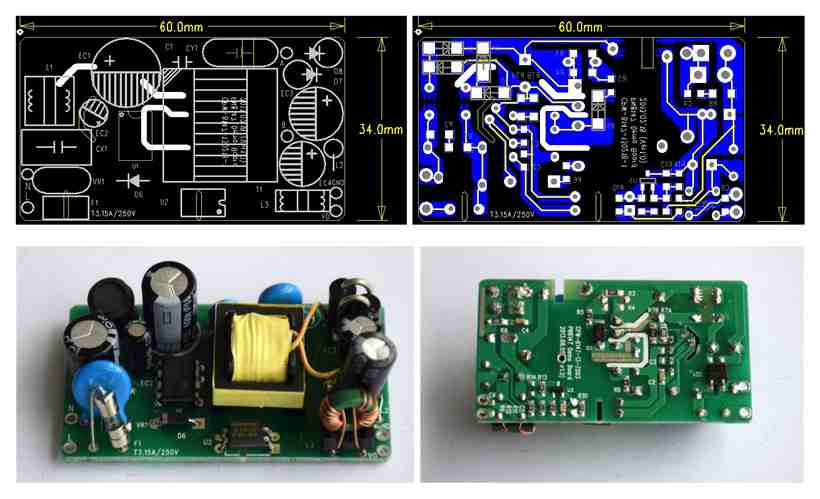

PCB及Demo实物图
.jpg)
测试数据

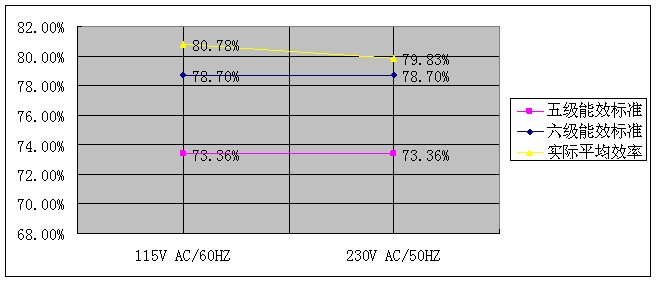

效率曲线图

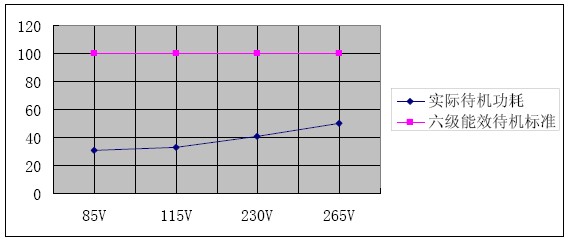

待机功耗
| 概述 | 特征
输入电压：85~265V全电压
输出功率：10W
输出电压：5V
输出电流：2A±3%效 率：80% |
电源原理图
PCB及Demo实物图
测试数据
效率曲线图
待机功耗
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1 | 陶瓷电容 | 1KV/470PF | DIP 脚距5.0mm | 1 | ||
| 2 | C2 | 贴片电容 | 50V/4.7nF | SMD 0805 | 1 | ||
| 3 | C4 | 贴片电容 | 200V/1000PF | SMD 0805 | 1 | ||
| 4 | C5 | 贴片电容 | 50V/47.0nF | SMD 0805 | 1 | ||
| 5 | CY1 | Y1安规电容 | 400V/2.2nF | DIP 脚距10.0mm | 1 | ||
| 6 | C1A | 电解电容 | 400V/6.8uF | Φ 10*12 | 1 | ||
| 7 | C2A | 电解电容 | 400V/10uF | Φ 10*16 | 1 | ||
| 8 | EC2 | 电解电容 | 50V/10uF | Φ 5*11 | 1 | ||
| 9 | EC3 | 电解电容 | 10V/1000uF | Φ 10*12 | 1 | ||
| 10 | EC4 | 电解电容 | 10V/680uF | Φ 8*12 | 1 | ||
| 11 | BD1 | 桥堆 | MB6S | SMD SOIC | 1 | ||
| 12 | D5 | 二极管 | FR107 | SMD DO-214AC | 1 | ||
| 13 | D6 | 二极管 | IN4007 | DIP DO-41 | 1 | ||
| 14 | D7、D8 | 肖特基 | PFS5V45 | DIP DO-201 | 2 | ||
| 15 | F1 | 保险丝 | T2A/250V | DIP 脚距5.0mm | 1 | ||
| 16 | L1A | 工字电感 | 1mH | 8*10 0.21线径 | 1 | ||
| 17 | L1、L2 | 跳线 | 0.5*5*5mm | 2 | |||
| 18 | L3 | 电感 | 100uH | T 9*5*3 0.65线径 | 1 | ||
| 19 | VR1 | 压敏电阻 | 10D 471K | DIP 脚距7.5mm | 1 | ||
| 20 | R3 | 电阻 | 200KΩ | SMD 1206 | 1 | ||
| 21 | R5 | 电阻 | 150Ω | SMD 0805 | 1 | ||
| 22 | R6 | 电阻 | 5.1Ω | SMD 0805 | 1 | ||
| 23 | R7A | 电阻 | 2Ω | SMD 1206 | 1 | ||
| 24 | R7B | 电阻 | 2.2Ω | SMD 1206 | 1 | ||
| 25 | R8 | 电阻 | 20Ω | SMD 1206 | 1 | ||
| 26 | R9 | 电阻 | 300Ω | SMD 0805 | 1 | ||
| 27 | R12 | 电阻 | 10.5KΩ | SMD 0805 | 1 | ||
| 28 | R10、R11、R13 | 电阻 | 10KΩ | SMD 0805 | 3 | ||
| 29 | T1 | 变压器 | EE19 | 卧式 5+5 | 1 | ||
| 30 | U1 | IC | PN8147 | DIP-7 | 1 | ||
| 31 | U2 | 光耦 | PC817 | DIP-4 | 1 | ||
| 32 | U3 | 基准 | TL431 | SOT-23 | 1 | ||
| 33 | PCB | 双面板 | 60*34mm | 1 |
