非隔离8W球泡灯单电感驱动过认证方案

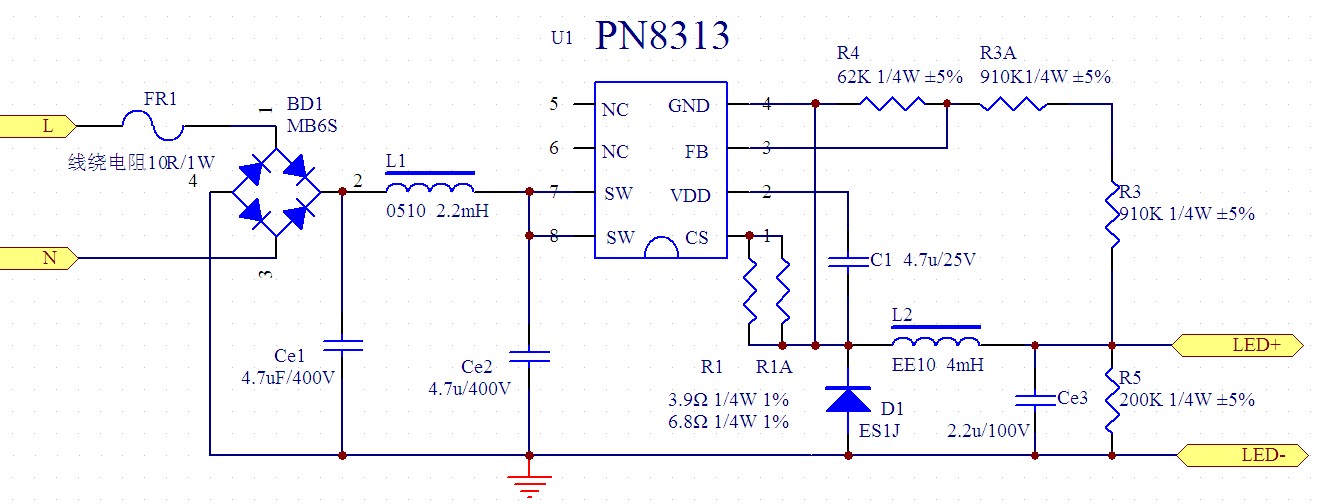

电源原理图
.jpg)

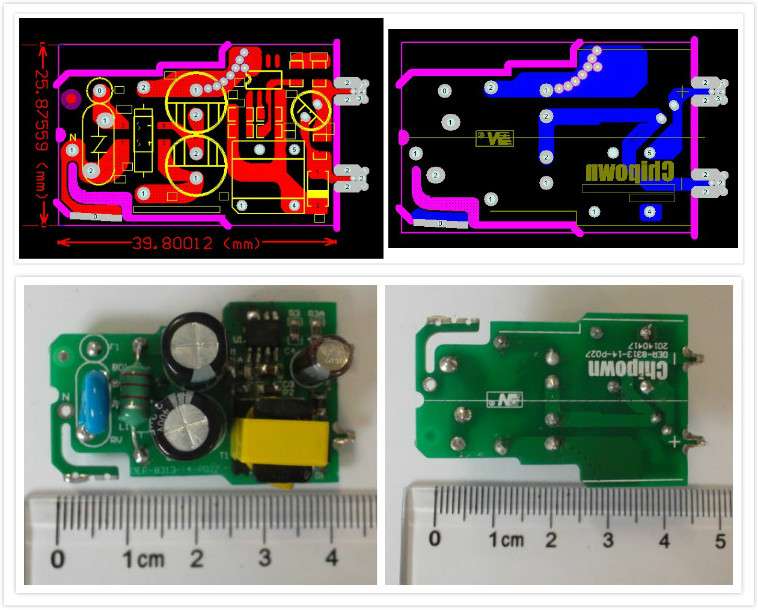

PCB及Demo实物图
测试数据

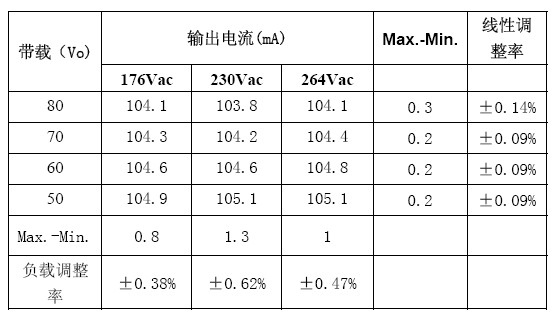

线性调整率与负载调整率

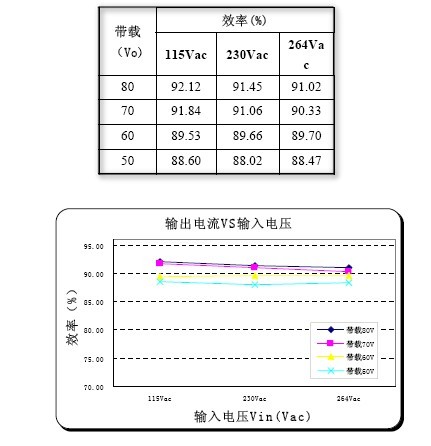

效率
| 概述 | 特征
输入电压：176~264V全电压
输出功率：8.4W
输出电压：80V
输出电流：105mA±3%效 率：88% |
电源原理图
PCB及Demo实物图
测试数据
线性调整率与负载调整率
效率
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1、C2 | 电解电容 | 400V/4.7UF | 6*12 | 2 | ||
| 2 | C3 | 贴片电容 | 4.7uF/25V | 0805 | 1 | ||
| 3 | C4 | 电解电容 | 100V/2.2uF | 6*12 | 1 | ||
| 4 | D1 | 快速二极管 | ES1J | SMD | 1 | ||
| 5 | FR1 | 保险丝/线绕电阻 | 10R/1W | 1W | 1 | ||
| 6 | BD1 | 贴片桥堆 | MB6S | SMD | 1 | ||
| 7 | R3、R3A | 贴片电阻 | 910K 1% | 0805 | 2 | ||
| 8 | R1 | 贴片电阻 | 6.8R 1% | 0805 | 1 | ||
| 9 | R1A | 贴片电阻 | 3.9R 1% | 0805 | 1 | ||
| 10 | R4 | 贴片电阻 | 91K 5% | 0805 | 1 | ||
| 11 | R2 | 贴片电阻 | 62K 1% | 0805 | 1 | ||
| 12 | T1 | 电感 | EE10 4mH | 4+4 | 1 | ||
| 13 | L1 | 色环电感 | 2.2mH | 0510 | 1 | ||
| 14 | U1 | IC | PN8313 | SOP8 | 1 | ||
| 15 | PCB | 双面板 | 40*25mm | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
